Formex-vakiotuotteet



Vakiomuottien ja raudoitteiden mitoituksen lähtökohtana on yleisimmin käytettävät anturakoot. Vakiotuotteita voidaan soveltaa erilaisiin rakenneratkaisuihin seinä- ja paaluanturoissa sekä paalun jatkamisessa. Formex-vakiotuotteet tehdään verkkohitsausmenetelmällä valmistetuista teräslankaverkoista B 500 K ja taivutetaan anturan muotoon ja laminoidaan polyeteenikalvolla, joka muodostaa valua pidättävän muottiseinämän.

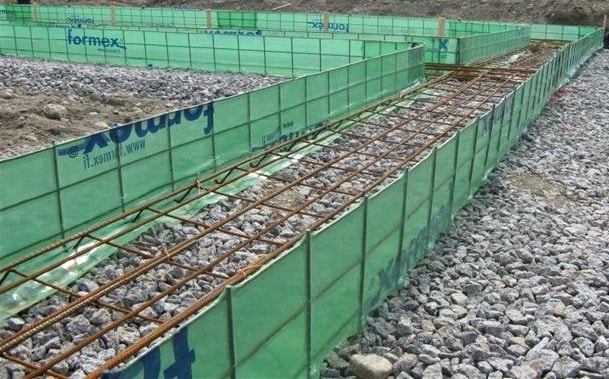

Jatkuvat maanvaraiset seinäanturat, JMA


Varastokoot: Korkeus 250 mm (mitoituksen kork. 200 mm).
Leveys: 400, 500, 600, 700, 800 ja 900 mm.
Pituus: 5000 mm.
Raudoite: Muotin pohjaraudoitus: VT1 = 3 T8.
Muotin poikittaisraudoitus: PR1 = T6 k 200.


Jatkuvat paalutettavat seinäanturat, JPA


Varastokoot: Korkeus 350 ja 450 mm (mitoituksen korkeus
300 ja 400 mm), toimitusmyyntinä 550 ja 650 mm korkeina.
Leveys: 500 ja 600 mm. Pituus: 5000 mm.
Muottiin toimitettavissa hakakorielementti PT1 asennetaan
työmaalla hakakoreihin rakennesuunnittelijan ohjeen mukaan.




Paalu- ja pilarianturat, PA

Varastokoot: Korkeus 200, 300, 400, 500, 600 ja 700 mm.
Leveys mm.: 600 x 600, 700 x 700 ja 800 x 800 mm.
Raudoite aina rakennesuunnittelijan suunnitelman mukaan.







Paalujatke, PJ

Muotti: Korkeus 900, 1200, 1600 ja 2100 mm.
Leveys: 500 x 500 mm.
Raudoite: Raudoite-elementti, haat T8 k 40...175,
PT1 = 12 T12

Formex-valulevy

Formex-valulevy soveltuu muotitukseen kohteissa, joissa
levymateriaalia on mahdollista käyttää useampaan kertaan
(3–6 kertaa) ja valupinta ei jää näkyviin. Tyypillisiä kohteita
ovat esim. anturamuotit ja perusmuurit.
Erityisesti kaarevat ja mutkia sisältävät muottityöt sujuvat
huomattavasti helpommin kuin perinteisillä menetelmillä.

Formex-valulevyt valmistetaan erikoisteräslankaverkoista,
jotka laminoidaan molemmin puolin polyeteenikalvolla.
Formex-valulevy on kevyt käsitellä, levyn paino on vain
noin 2,5 kg/m2. Levyyn tehtävät taivutukset syntyvät
helposti työmaalla ja ne voidaan taivuttaa uudelleen.
Formex-valulevyn vakioko on pituus 2400 mm ja
vakiokorkeuksia välillä 200 – 1000 mm 100 mm portain.
Varastokoot ovat 600 x 2400 mm ja 700 x 2400 mm.
