Mitoitustaulukot

Mitoituksessa on tarkistettu taivutusmurto, poimulevyn ja betonin välinen leikkausmurto, betonin leikkausmurto sekä taipumarajatila. Oheisista mitoitustaulukoista saadaan suoraan Express-liittolaatan suurimmat jännevälit eri laatan paksuuksille. Mitoitus on suoritettu yhteen suuntaan raudoitettuna laattana. Jänneväleissä on huomioitu pysyvinä kuormina betonin oma paino. Teräksen lujuus fyk = 350 N/mm2. Sallittu taipuma = L/250.

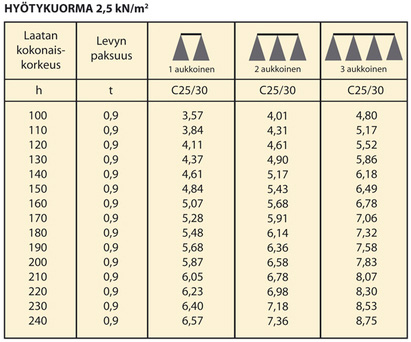

Valetun laatan ja lujuutensa saavuttaneen liittolaatan suurimmat sallitut jännevälit. Maksimijännevälit on ilmaistu metreissä.

hyotykyormataulukko 2.5

hyotykyormataulukko 0.5



lysmat

Betonin tartunta Liittolevyn on erinomainen lysmien ansiosta.



Taulukot suurimmista sallituista jänneväleistä ja tarvittavasta lisäraudoituksesta palotilanteessa.

mitoitustaulukko1

mitoitustaulukko2

mitoitustaulukko3





Liittolevyn teräslaji ja pinnoite

Express-liittolevy on tyyppihyväksytty (tyyppihyväksyntä VTT-RTH-00093-09). Levy valmistetaan rullamuovaamalla kuumasinkitystä rakenneteräksestä S350 GD +  Z275 MAC. Laadunvalvontasopimus VTT:n kanssa.

Express-liittolevy tekniset tiedot
